YCWF（N）系列波纹管式不锈钢差压表（耐震）

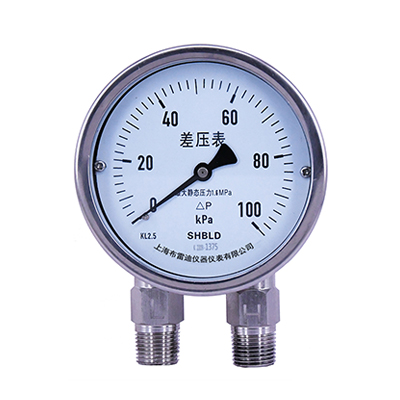

产 品 图
压力表介绍
YCWF(N)系列不锈钢差压表适用于化工，化纤，冶金电力，核电等工业部门，的工艺流程中测量各种液（气）体介质的差压，流量等参数。仪表结构全部采用不锈钢制成，其中的测量系统（双波纹管及连接件），导压系统（包括接头，导压管）采用特种奥氏体不锈钢制成，具有较强的耐腐蚀及抗工作环境侵蚀影响。仪表整体结构设计合理，工艺先进，具有体积小，重量轻，稳定性好，使用寿命长，外观新颖，适应性强等优点。仪表接头的连接形式有平行式（可直接与三阀组连接）和斜式两种，能够适应不同用户的配套安装。
技术参数
公称直径；Ф100mm Ф150mm 精度等级；1.6级 2.5级 环境温度；-40-70℃
差压测量范围 | 公称工作压力 | 精度等级 | 材质 | 连接螺纹尺寸 | ||
0-10 0-16 0-25 0-40 0-60 0-100 | KPa | 60 100 160 250 400 600 | KPa | 2.5 | 感压原件；波纹管（316L材质） 接液材质；316SS 表壳材质；304SS(316可选) 机芯材质；304SS | M20*1.5 G1/2
|
0-0.16 0-0.25 0-0.4 0-0.6 0-1 0-1.6 0-2.5 | MPa | 1 1.6 2.5 4 6 10 10 | MPa | |||
选型
YCWF | 全不锈钢波纹管差压表 | 说明 | ||||||
N | 无： | 不耐震 | ||||||
N： | 耐震 | |||||||
公称直径 | 100： | Ф100mm | ||||||
150： | Ф150mm | |||||||
AO安装方式 | AO； | 径向直接安装 | ||||||
BO； | 下轴向无边 | |||||||
AH； | 径向后带边安装 | |||||||
壳体类型 | 532； | 不锈钢焊接外壳式 | ||||||
量程范围 | M120 | 详见附表1 量程代码表 | ||||||
连接方式 | M20 | 详见附表2 螺纹代码表 | ||||||
其他选项 |
| 详见附表3 其它选项 | ||||||
完整型号 | YCWFN-150.AO.532.M120.M20 | |||||||
